Matrix Pressboard 기반 시리즈

기반을위한 고밀도 섬유 프레스 보드 자료 가져온

높은 경도, 고온 저항, 내마모성, 수리가 용이 ​​한 플레이트, 박리 없음;

약 50000 ~ 80000 회 금형 절단 절단

높은 다이 절단 정밀도가 높으며 긴 다이 플레이트 작동에 적합합니다.

적용 범위

이러한 Creasing 매트릭스는 종이 Jam.Corrugated 포장 상자 및 기타 상자 제품에 적합합니다. 예 : 의약품 상자, 와인 상자, 화장품 상자, 치약 상자 및 기타 긴 플레이트 포장 상자.

기준

0.6 ~ 6mm 채널에서 사용할 수 있습니다

각 PCS 길이는 70cm, 50pcs / 상자에 포장됩니다.

13mm베이스

센터에서

두 개의 주름을 매우 가깝게 사용할 수 있습니다

매우 좁은

0.6 ~ 6mm 채널에서 사용할 수 있습니다

각 PCS 길이는 70cm, 50pcs / 상자에 포장됩니다.

9mm베이스

더블 주름

2 개의 주름이 가깝게 요구되는 일을 위해 특별한 로케이터가 Creasing 규칙을 모두 갖추고 있습니다.

---------------------------------------------------------------------------------) ---------------------------------------------------------------------------------) ---------------------------

Creasing Matrix의 구조

NS. Creasing Matrix 기본 보드

NS. 열린 보호 접착 테이프 용지

씨. 강한 하단 필름

NS. Creasing 매트릭스 포즈 스트립

A. Creasing Matrix 두께

B. Creasing Matrix Groove 폭

Creasing Matrix의 지시

1. 먼저 다이 제작 탑승의 주름 지배 길이를 측정하십시오.

2. 측정 길이에 따라 Creasing 매트릭스를 자르고 두 끝을 자연스럽게 50 도의 각도로 자릅니다.

3. Creasing Matrix의 위치 결정 스트립의 탄성 개방을 주름 규칙에 고정하십시오.

4. Creasing Matrix가 모두 클램핑되어 바닥 보호 접착 테이프를 떼어냅니다.

5. 다이 커팅 머신이 다이 커팅 머신을 한 번 시작하기 위해 설치되면 Creasing Matrix가 바닥 다이 플레이트에 있습니다.

6. Creasing 매트릭스 위치 지정 스트립, Creasing Matrix 들여 쓰기 다이 포지셔닝 완료.

올바른 Creasing 매트릭스 스타일을 선택하는 방법은 무엇입니까?

다이 커팅 과정에서 다른 종류의 종이는 종이 잼 및 골판지가 다른 선택 방법을 갖는 Creasing Matrix의 다른 사양을 선택해야합니다.

용지 걸림 선택을위한 비교 테이블

종이 그램	용지 두께	철강 주름살 규칙 높이	선택한 Creasing 매트릭스 스타일 0.71mm Creasing 규칙 두께	선택한 Creasing 매트릭스 스타일 1.05mm Creasing 규칙 두께
150.00	0.21	23.60	0.2 * 0.8.	-
200.00	0.28	23.50	0.3 * 1.0.	-
230.00	0.32	23.50	0.3 * 1.2.	-
250.00	0.35	23.50	0.3 * 1.3.	-
300.00	0.42	23.40	0.4 * 1.3.	-
350.00	0.50	23.30	0.5 * 1.5.	-
400.00	0.56	23.30	0.5 * 1.6.	-
450.00	0.63	23.20	0.5 * 1.6.	-
500.00	0.70	23.10	0.6 * 1.7.	0.6 * 1.9.
500.00	0.70	23.10	0.7 * 1.7.	0.7 * 2.1.
550.00	0.77	23.00	0.8 * 1.9.	0.8 * 2.3.

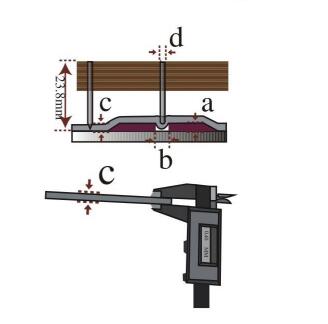

A = Creasing 매트릭스 두께

B = Creasing Matrix의 홈 너비

C = 용지 걸림 두께

D = 주름 규칙 두께

E = 평평한 골판지 두께

A = C B = (C × 2) + D

첫째, 캘리퍼스로 용지 걸림의 두께를 측정하십시오. 다이 절단을 위해 선택된 폐 절단에 대해 선택된 폐 절정의 두께는 종이의 두께보다 크거나 같아야하며 Creasing Matrix의 홈 깊이는 종이의 두께.

생산 실습에서, Creasing 매트릭스의 홈 폭은 다음 식에 따라 선택 될 수 있습니다.

* Creasing Matrix Groove 폭 = 용지 걸림 두께 × 1.5 + Creasing 규칙 두께.

올바른 Creasing 매트릭스 스타일을 선택하는 방법은 무엇입니까?

골판지 선택을위한 비교 테이블

골판지 골판지	평평한 골판지 두께	Creasing 규칙 높이	선택한 Creasing 매트릭스 스타일 1.05mm Creasing 규칙 두께	선택한 Creasing 매트릭스 스타일 1.42mm Creasing 규칙 두께
전자 구덩이	0.65	23.10	0.7 * 2.3.	-
전자 구덩이	0.75	23.00	0.8 * 2.5.	-
B 피트	0.85	22.90	0.8 * 2.7.	0.8-3.2.
B 피트	0.95	22.80	1.0-3.0.	1.0 * 3.5.
C 피트	1.05	22.70	1.0 * 3.2.	1.0 * 3.5.
C 피트	1.15	22.60	-	1.0 * 4.0.

A = Creasing 매트릭스 두께

B = Creasing Matrix의 홈 너비

C = 골판지 두께

D = 주름 규칙 두께

E = 평평한 골판지 두께

A = C B = (C × 2) + D

첫째, 캘리퍼스로 평평한 골판지의 두께를 측정하십시오. 폐기물 규칙의 두께가 평탄화 골판지의 두께보다 크거나 같거나 같습니다. Creasing Matrix (Creasing Matrix의 두께)의 홈 깊이는 평평한 골판지의 두께와 같아야합니다.

생산 실습에서, Creasing 매트릭스의 홈 폭은 다음 식에 따라 선택 될 수 있습니다.

* Creasing Matrix Groove 폭 = 평평한 골판지 두께 × 2 + Creasing 규칙 두께.
