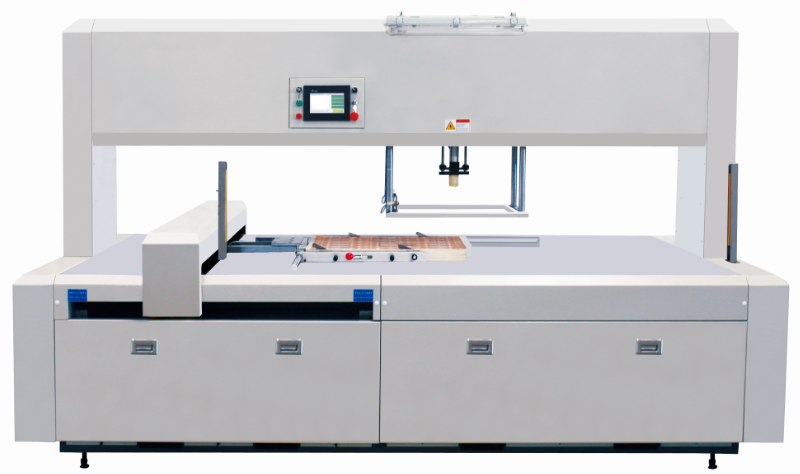

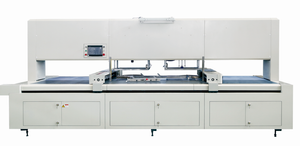

이 기계는 다이 커팅 머신으로 가공 한 완성 된 판지, 플라스틱 및 가죽을 블랭킹하는 데 사용됩니다. 소형 구조, 고압 및 정밀도를 사용하면 신뢰할 수있는 품질로 작동하여 작업 강도와 인건비를 낮추기 쉽습니다. 이 기계는 인쇄, 포장 및 플라스틱 산업, 고속에 적합합니다.
소형 구조, 미세한 제조, 고압 및 정밀도, 쉬운 작동 및 안전.
고급 재료는 모두 고강도로 용접되었습니다.
작동의 안전성을 향상시키기 위해 밀봉 된 덮개.
안정적인 스트리핑 헤드가있는 이동 플랫폼 인 제품은 두 축과 함께 움직이고 있으며, 작업 영역은 PLC 및 위치 리미터로 제어됩니다.
고전력 서보 모터 아니요 유지가 필요합니다. 움직임은 볼 스크류 및 직선 가이드로 실행됩니다.
모든 방향 기술, 광전 장치는 먼지를 방지하기 위해 측정 정밀도, 밀봉 설계를 보장합니다.
생산 운영 직원, 직원 스트리핑 헤드는 작업장과 직접 접촉하지 않으며 보안 위험이 없습니다.
운영 고도는 합리적으로 배열되어 사용하기 쉽습니다.
이 기계는 다이 커팅 머신으로 가공 한 완성 된 판지, 플라스틱 및 가죽을 블랭킹하는 데 사용됩니다. 소형 구조, 고압 및 정밀도를 사용하면 신뢰할 수있는 품질로 작동하여 작업 강도와 인건비를 낮추기 쉽습니다. 이 기계는 인쇄, 포장 및 플라스틱 산업, 고속에 적합합니다.
소형 구조, 미세한 제조, 고압 및 정밀도, 쉬운 작동 및 안전.
고급 재료는 모두 고강도로 용접되었습니다.
작동의 안전성을 향상시키기 위해 밀봉 된 덮개.
안정적인 스트리핑 헤드가있는 이동 플랫폼 인 제품은 두 축과 함께 움직이고 있으며, 작업 영역은 PLC 및 위치 리미터로 제어됩니다.
고전력 서보 모터 아니요 유지가 필요합니다. 움직임은 볼 스크류 및 직선 가이드로 실행됩니다.
모든 방향 기술, 광전 장치는 먼지를 방지하기 위해 측정 정밀도, 밀봉 설계를 보장합니다.
생산 운영 직원, 직원 스트리핑 헤드는 작업장과 직접 접촉하지 않으며 보안 위험이 없습니다.
운영 고도는 합리적으로 배열되어 사용하기 쉽습니다.
모델 | QF-1080B |
수압 | 맥스. 압력 4000kg |
속도 | 블랭킹 속도 500-1500 회 시간 |
정도 | 포지셔닝 : 0.05 mm |
반복 : 0.02 mm | |
맥스. 블랭킹 크기 | 520 × 380mm |
최소 블랭킹 크기 | 30 × 30mm |
맥스. 블랭킹 두께 | 종이 120G-1800G |
두께 60mm-1220mm (50-200 시트) | |
운영체제 | plc 제어 |
맥스. 종이 크기 | 1080 × 780mm |
최소 종이 크기 | 100 × 100mm |
기계 전원 | 3.2kW |
기계 크기 | 3200 × 1900 × 2100mm (L × W × H) |
모델 | QF-1080B |
수압 | 맥스. 압력 4000kg |
속도 | 블랭킹 속도 500-1500 회 시간 |
정도 | 포지셔닝 : 0.05 mm |
반복 : 0.02 mm | |
맥스. 블랭킹 크기 | 520 × 380mm |
최소 블랭킹 크기 | 30 × 30mm |
맥스. 블랭킹 두께 | 종이 120G-1800G |
두께 60mm-1220mm (50-200 시트) | |
운영체제 | plc 제어 |
맥스. 종이 크기 | 1080 × 780mm |
최소 종이 크기 | 100 × 100mm |
기계 전원 | 3.2kW |
기계 크기 | 3200 × 1900 × 2100mm (L × W × H) |
E전기 부품
아니. | 부속 | 상표 |
1 | 400VA 분리 변압기 | 베이징 공작 기계 |
2 | 웨이브 필터 | 조금 |
3 | 회로 차단기 | ls |
4 | 자동 에어 스위치 | ls |
5 | 접촉기 | 슈나이더 |
6 | 열 과부하 릴레이 | 슈나이더 |
7 | 계전기 | idec |
8 | plc | 델타 |
9 | HMI | 델타 |
10 | DC 전원 공급 장치 | 오론 |
11 | 서보 드라이버 | ZCTQ |
12 | 서보 모터 | ZCTQ |
13 | 접근 스위치 | 오론 |
14 | 여행 스위치 | gdee |
15 | 광전 스위치 | gdee |
16 | 전환 스위치 | 슈나이더 |
다른 부속
아니. | 부속 | 상표 |
1 | 깊은 홈 볼 베어링 | C & U |
2 | 선형 베어링 | HL |
3 | 실린더 | SNS |
4 | 윤활유 베어링 | TJ |
5 | 유압 스테이션 | 오일 텍 |
6 | 유압 실린더 | SMC |
7 | 리드 스크류 | TBI |
8 | 크로스 레일 | Staf |
9 | 3 방향 파이프 | Easun |
10 | 솔레노이드 벨브 | Easun |
도구 및 예비 부품
이름 | 수량 | 단위 | 명세서 |
압력 블록 | 6 | 조각 | 02.29 (300*40*20) |
압력 블록 | 2 | 조각 | 01.31 (200*40*20) |
더 낮은 배트 | 2 | 조각 | 11.44 (660*50*20) |
더 낮은 배트 | 2 | 조각 | 11.43 (520*50*20) |
프레스 페이퍼 프레임 | 1 | 조각 | 11.33 (기계 설치) |
공구 상자 | 1 | 조각 | |
내부 6 개의 각도 나사 | 10 | 세트 | M10-40 표준 |
육각형 볼트 | 10 | 세트 | M10-50 표준 |
내부 6 개의 각도 카운터 싱크 나사 | 10 | 세트 | M10-40 표준 |
드라이버 | 2 | 조각 | + - 각각 |
조정 가능한 렌치 | 1 | 조각 | 300 |
오픈 스패너 | 16 ~ 18 | 조각 | 1 |
실린더 나일론 블록 | 1 | 조각 | (02.57) 표준 |
골무 | 150 | 조각 | (01.16) 표준 |
고무 패드 | 200 | 조각 | (01.17) 표준 |
내부 육각형 스패너 | 1 | 세트 | 기준 |
오일 주전자 | 1 | 조각 | |
지침 | 1 | 조각 | |
강철 통치자 | 1 | 조각 | 500 |
바닥 매트 | 8 | 조각 |
E전기 부품
아니. | 부속 | 상표 |
1 | 400VA 분리 변압기 | 베이징 공작 기계 |
2 | 웨이브 필터 | 조금 |
3 | 회로 차단기 | ls |
4 | 자동 에어 스위치 | ls |
5 | 접촉기 | 슈나이더 |
6 | 열 과부하 릴레이 | 슈나이더 |
7 | 계전기 | idec |
8 | plc | 델타 |
9 | HMI | 델타 |
10 | DC 전원 공급 장치 | 오론 |
11 | 서보 드라이버 | ZCTQ |
12 | 서보 모터 | ZCTQ |
13 | 접근 스위치 | 오론 |
14 | 여행 스위치 | gdee |
15 | 광전 스위치 | gdee |
16 | 전환 스위치 | 슈나이더 |
다른 부속
아니. | 부속 | 상표 |
1 | 깊은 홈 볼 베어링 | C & U |
2 | 선형 베어링 | HL |
3 | 실린더 | SNS |
4 | 윤활유 베어링 | TJ |
5 | 유압 스테이션 | 오일 텍 |
6 | 유압 실린더 | SMC |
7 | 리드 스크류 | TBI |
8 | 크로스 레일 | Staf |
9 | 3 방향 파이프 | Easun |
10 | 솔레노이드 벨브 | Easun |
도구 및 예비 부품
이름 | 수량 | 단위 | 명세서 |
압력 블록 | 6 | 조각 | 02.29 (300*40*20) |
압력 블록 | 2 | 조각 | 01.31 (200*40*20) |
더 낮은 배트 | 2 | 조각 | 11.44 (660*50*20) |
더 낮은 배트 | 2 | 조각 | 11.43 (520*50*20) |
프레스 페이퍼 프레임 | 1 | 조각 | 11.33 (기계 설치) |
공구 상자 | 1 | 조각 | |
내부 6 개의 각도 나사 | 10 | 세트 | M10-40 표준 |
육각형 볼트 | 10 | 세트 | M10-50 표준 |
내부 6 개의 각도 카운터 싱크 나사 | 10 | 세트 | M10-40 표준 |
드라이버 | 2 | 조각 | + - 각각 |
조정 가능한 렌치 | 1 | 조각 | 300 |
오픈 스패너 | 16 ~ 18 | 조각 | 1 |
실린더 나일론 블록 | 1 | 조각 | (02.57) 표준 |
골무 | 150 | 조각 | (01.16) 표준 |
고무 패드 | 200 | 조각 | (01.17) 표준 |
내부 육각형 스패너 | 1 | 세트 | 기준 |
오일 주전자 | 1 | 조각 | |
지침 | 1 | 조각 | |
강철 통치자 | 1 | 조각 | 500 |
바닥 매트 | 8 | 조각 |
