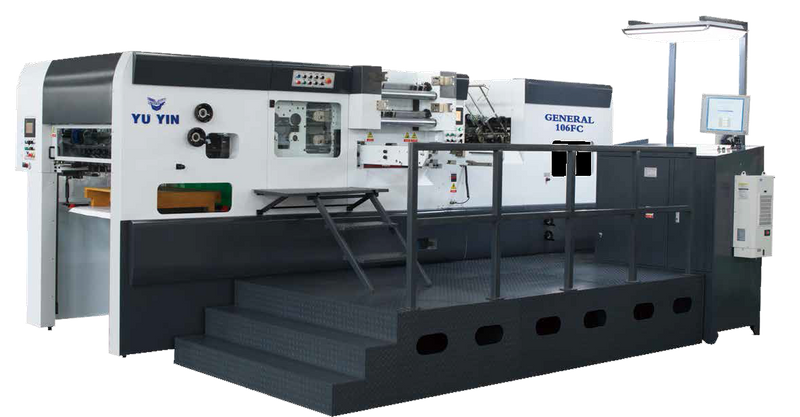

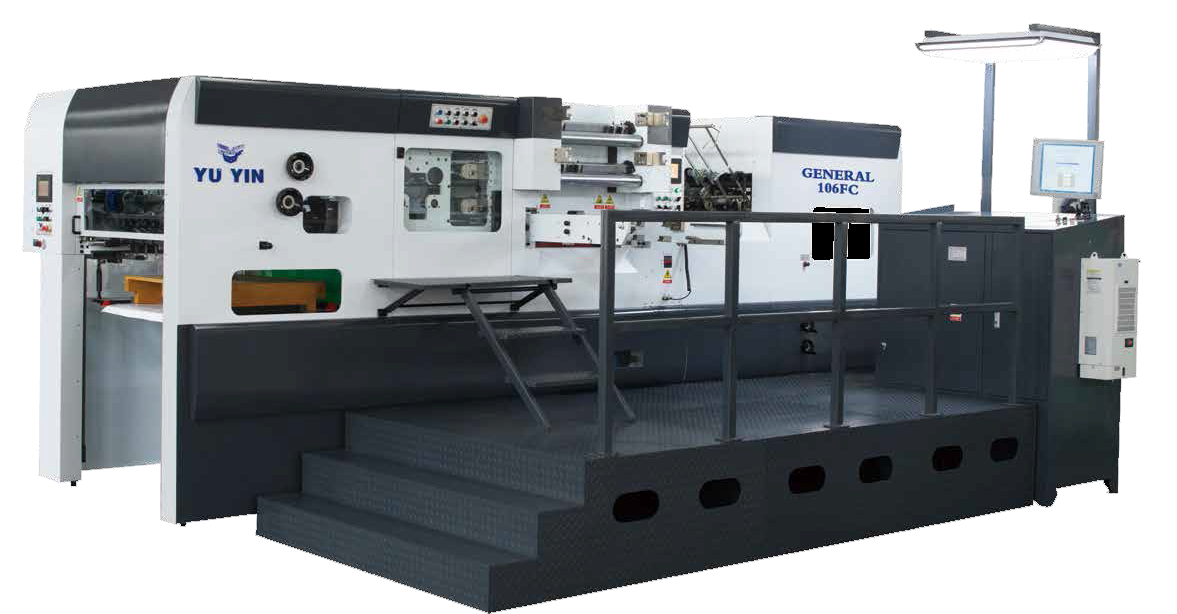

GENERAL-106FC 자동 포일 스탬핑 및 다이 커팅 머신

일반 -106 자동 및 다이 커팅 머신은 주로 담배 상자, 마약 상자, 와인 박스 및 포장 및 장식 산업의 라벨을 냉기 및 뜨거운 엠보싱에 주로 사용됩니다. 이런 종류의 기계는 TYM1020-H를 기반으로 새로운 세대의 포일 스탬핑 시리즈로 완전 자동 공급, 다이어 팅, 스탬핑, 포일 전달, 시트 전달, 상향 프레스, 다운 프레스, 도약 단계, 카운팅, 난방, 예열, 장애물 표시, 검사 및 측정. 그것은 쉬운 작동, 신뢰성, 고속, 프레스 및 정밀도의 특징을 가지고 있습니다.

● 포일 스탬핑 공정을보다 합리적으로 만드는 종 방향 및 측면 포일 스탬핑 장치가 장착되어 있습니다.

● 포일을 설치할 때 세로 포일 배달 장치를 꺼낼 수 있습니다.

● 포일 문자열 장치는 작업 효율성을 향상시킬 수 있습니다.

● 호일 스탬핑 강판의 등록은 반복 등록의 정확성을 향상시킨 사이드 프레스 등록 구조를 채택합니다.

● 공압 판 잠금 장치가 장착되어 자동화 수준을 향상시킵니다.

● 주요 구동 체인은 주행의 관성을 줄이는 큰 피치 체인을 채택하여 정밀도의 안정성을 향상시킵니다. 강제 모멘트 컨트롤러가 사용되어 안전 계수가 향상됩니다.

● 그리퍼 바 조정 가능한 장치의 앞뒤 등록, 정면 누워의 정밀도를 조정하는 데 편리합니다.

● 전면 누워는 전직 조정, 편리하고, 시각적으로 시각적으로 숫자 조절을 채택합니다.

● 윤활유 냉각 장치가 가열되면 부품의 마모가 줄어들고 탈구 및 호일 스탬핑의 일정한 압력을 보장합니다.

● 전기 상자 용 냉각 장치가 추가되어 수명이 향상됩니다.

전기 부품의

● 안전 시스템

보호 모듈 및 Siemens PLC가 장착 된 4도 안전성 클래스가 장착 된 기계는 CE 인증서가 고속 및 안정적인 성능을 갖추고 있습니다.

● 전기 장치

수입 된 전자 요소 및 인간화 제어 레이아웃으로 패널을 사용하여 쉬운 작동을 보장합니다. 믿을 수있는 일을 보장하고 서비스 수명을 연장 할 수있는 일정한 온도 장치가 장착되어 있습니다. 5.7 인치 영역이있는 컬러 스크린은보다 안정적이고 시각화 된 작동을 위해 배달 장치에 새로 추가됩니다.

● 급지 장치

평행 이동 메커니즘을 채택 보장하지만보다 안정적이고 빠른 속도로 꾸준한 용지 전사. 충돌 방지 장치로 공급. 보증 안정적이고 원활한 용지 공급을 조절 강력한 타입 빨판 고속 공급 장치를 채택. 새로 통풍 기능 보장을 신뢰할 수있는 고속 용지 이송을 추가했습니다.

● 이동식 플랫폼

독특한 캐스트 구조와 특정 작업 공정은 균일하고 평탄도 및 압력 조절 시간을 보장합니다. 오일 냉각 시스템은 일정한 압력을 보장한다. 개선 된 서보 모터와 볼 스크류 압력 조절 시스템은 편리하고 효율적인 압력 조절을 보장합니다. 압력 조절은 값을 입력함으로써 달성 될 수있다.

● 공압 클러치

수입 구성 요소는 소음과 안정적이고 안전한 운전을위한 공압 영향을 낮 춥니 다.

● 전면 레이

전면의 평신도은 개별적으로 다른 용지 처리 요구 사항에 대한 네 개의 사이트에서 조정할 수 있습니다. 순 전기적 압력 조절 장치는 편리하고 효율적인 전면 규제를 마련 보장 전달 유닛 플레이트 규제를 실현한다. 값은 시각적으로 인간 - 기계 인터페이스에 표시됩니다.

● 전달 장치

더 안전을 위해 피트 눌러 방지 장치를 추가합니다. 고유 감속 빗 용지가 안정적으로 정지 보장합니다. 그리퍼 바의 수명 그리퍼 바 연장합니다의 드라이브 체인 장력 장치. 기계 실행에 언제든지 편리하게 샘플링을위한 공기 샘플링 장치. 자동 보조 전달 장치는 새롭게 더 편리하게 작동했다.

● 급지 장치

부압 공급로 확대 급지 테이프 매칭 꾸준를 공급하게하는 단계; 안정적으로 실행하고 안정적인 용지 공급을 보장하기 위해 단위 공급에 채택 체인 드라이브; 쉽고 편리한 작동을위한 가스 봄; 앞의 바닥에 종이 가변 감소 유닛은 고속 얇은 페이퍼 위치하는 것을 돕는다. 사이드 측 위치 이중 목적을 용이하게 전환 할 수 함께 배치.

● 포일 스탬핑 장치

독특한 작업 과정과 웜 샤프트, 웜 휠과 크랭크 샤프트는 크게 핵심 부품의 수명을 향상시킬 수 있습니다. 편리한 작동을위한 압축 공기를 넣은 platelocking. 단일 파지기 바아는 미세 가공 요건을 달성하기 위해 조정될 수있다. 허니컴 플레이트는 스탬핑 호일 블록의 설치에 편리한 최적화 정공 레이아웃으로 특정 가공 공정을 통해 높은 내열 재료를 채택한다.

● 호일-전송 및 시스템을 되감기

3 개의 세로 및 2 개의 측면 호일 스탬핑 샤프트가 다른 제품에 대한 수요를 충족시킬 수 있습니다. 그것의 12 개의 난방 구역은 별도로 제어 될 수 있습니다. 세로 헤어 브러시 호 일 되감기 및 장력 시스템은 편지를위한 호일 되감기를위한 텐션 시스템입니다. 포일을 설치할 때 세로 포일 스트링 장치를 끌어 올 수 있습니다. 호일 단계는 모션 컨트롤러에 의해 최적화되고 정확한 포일 제어를 위해 최적화 된 가속 및 감속 곡선을 채택하여 제어됩니다.

● 그리퍼 바 체인

스위얼 드라이브에 대해 채택 된 동기식 벨트; 비틀림 컨트롤러는 그리퍼 막대를 안전하게 운영하도록 구성합니다. 특별한 구조물과 재료의 그리퍼 막대는 관성과 충격의 낮은 순간을 보장합니다. 높은 속도로 강한 그리퍼 힘과 작동 정확도를 보장하는 10 개의 그리퍼 구조. 그리퍼 바의 안정하고 정확한 작동을 보장하기 위해 최적화 된 모션 트레일 및 개선 된 모션 곡선을 채택하십시오. 수입 체인은 수명을 연장시킵니다.
