TYM1050-H.
UPG
| 수량： | |
|---|---|
Q : TYM1050H의 스탬핑의 정확성을 보장하는 방법은 무엇입니까? A : 포일 롤을 각각 호일 롤을 제어하여 호일을 동기식 및 일관성있게 만들고 스탬핑 정확도를 보장 할 수 있도록 4 세트의 서보 모터가 있습니다. Q : TYM1050H의 안전과 안정성은 어떻습니까? A : 주요 드라이브는 회전 관성을 줄이고 정확성의 안정성을 향상시킬 수있는 큰 피치 체인을 사용합니다. 안전 보호를 개선하기 위해 토크 컨트롤러가 설치됩니다. Q : TMY1050H의 생산 효율성은 어떻습니까? A : 수동 포일 스트링 장치를 사용하여 작동 효율을 향상시킵니다. 가장 높은 다이 절삭 속도는 6500 / h입니다. 최고의 스탬핑 속도는 5000s / h입니다. |

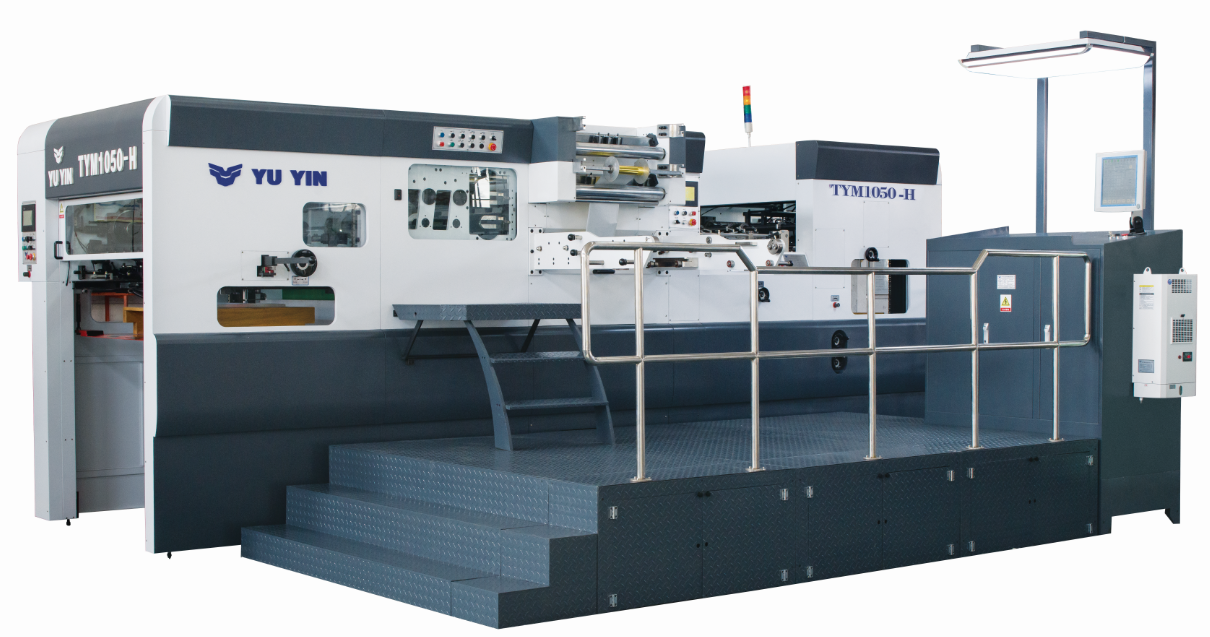

TYM1050-H 자동 호일 스탬핑 및 다이 커팅 머신은 주로 담배, 마약 상자, 와인 박스 및 포장 및 장식 산업의 라벨의 금형 및 뜨거운 엠보싱에 주로 사용됩니다. 이런 종류의 기계는 TYM1020-H를 기반으로 새로운 세대의 포일 스탬핑 시리즈로 완전 자동 공급, 다이 절단, 스탬핑, 포일 전달, 시트 전달, 상향 프레스, 다운 프레스, 도약 단계, 카운팅, 난방, 예열, 장애물 표시, 검사 및 측정. 그것은 쉬운 작동, 신뢰성, 고속, 프레스 및 정밀도의 특징을 가지고 있습니다.
● 포일 스탬핑 공정을보다 합리적으로 만드는 종 방향 및 측면 포일 스탬핑 장치가 장착되어 있습니다.
● 포일을 설치할 때 세로 포일 배달 장치를 꺼낼 수 있습니다.
● 포일 문자열 장치는 작업 효율성을 향상시킬 수 있습니다.
● 호일 스탬핑 강판의 등록은 반복 등록의 정확성을 향상시킨 사이드 프레스 등록 구조를 채택합니다.
● 공압 판 잠금 장치가 장착되어 자동화 수준을 향상시킵니다.
● 주요 구동 체인은 주행의 관성을 줄이는 큰 피치 체인을 채택하여 정밀도의 안정성을 향상시킵니다. 강제 모멘트 컨트롤러가 사용되어 안전 계수가 향상됩니다.
● 그리퍼 바 조정 가능한 장치의 앞뒤 등록, 정면 누워의 정밀도를 조정하는 데 편리합니다.
● 전면 누워는 전직 조정, 편리하고, 시각적으로 시각적으로 숫자 조절을 채택합니다.
● 윤활유 냉각 장치가 가열되면 부품의 마모가 줄어들고 탈구 및 호일 스탬핑의 일정한 압력을 보장합니다.
● 전기 상자 용 냉각 장치가 추가되어 수명이 향상됩니다.
전기 부품의
● 안전 시스템
보호 모듈 및 Siemens PLC가 장착 된 4도 안전성 클래스가 장착 된 기계는 CE 인증서가 고속 및 안정적인 성능을 갖추고 있습니다.
● 전기 장치
수입 된 전자 요소 및 인간화 제어 레이아웃으로 패널을 사용하여 쉬운 작동을 보장합니다. 믿을 수있는 일을 보장하고 서비스 수명을 연장 할 수있는 일정한 온도 장치가 장착되어 있습니다. 5.7 인치 영역이있는 컬러 스크린은보다 안정적이고 시각화 된 작동을 위해 배달 장치에 새로 추가됩니다.
● 먹이기 단위
병렬 이동 메커니즘을 채택하면 더 안정적이고 안정적 인 종이 전송을 고속으로 보장합니다. 충돌 방지 장치가있는 피더. 안정적이고 매끄러운 종이 먹이를 보장하기 위해 조정 가능한 강한 유형의 빨판으로 고속 피더를 채택하십시오. 새로 추가 된 환기 기능은 신뢰할 수있는 고속 용지 전송을 보장합니다.
● 움직일 수있는 플랫폼
독특한 캐스트 구조와 특정 작업 공정은 균일하고 평탄하지 않고 압력 조절 시간을 보장합니다. 오일 냉각 시스템은 일정한 압력을 보장합니다. 개선 된 서보 모터 및 볼 스크류 압력 조절 시스템은 편리하고 효율적인 압력을 조절합니다. 압력 조절은 값을 입력하여 만 수행 할 수 있습니다.
● 공압 클러치
안정적이고 안전한 주행을위한 소음 및 공압 충격을 낮추는 수입 구성 요소.
● 앞면
전면 누출은 다른 종이 처리 요구 사항에 대해 4 개의 사이트로 개별적으로 조정할 수 있습니다. 독특한 전기적 압력 조절 장치는 전달 단위에서 플레이트를 조절하는 플레이트를 실현하여 편리하고 효율적인 전면을 조절합니다. 맨 기계 인터페이스에 시각적으로 표시됩니다.
● 전달 단위
더 많은 안전을 위해 발을 눌러 방지기를 추가하십시오. 독특한 감속 헤어 브러시는 용지가 안정적으로 정지를 보장합니다. 그리퍼 바의 구동 체인을위한 인장 장치 그리퍼 바의 서비스 수명을 연장시킵니다. 기기가 실행되는 동안 언제든지 편리한 샘플링을위한 공압 샘플링 장치. 자동 보조 전달 장치가 더욱 편리한 작동을 위해 새롭게 추가되었습니다.
● 먹이기 단위
급지 스위치를 만들기 위해 부압 - 압력 공급과 일치하는 넓은 종이 공급 테이프; 안정된 실행 및 신뢰할 수있는 용지 공급을 보장하기 위해 먹이를주는 구동 체인; 쉽고 편리한 작동을위한 가스 스프링; 조정 가능한 감소 장치 용지가 전면으로 가면서 고속으로 종이 위치를 얇게 닦을 수 있습니다. 사이드 포지셔닝을위한 이중 목적으로 측면 누워가 쉽게 전환 될 수 있습니다.
● 포일 스탬핑 장치
웜 샤프트, 웜 휠 및 크랭크 샤프트가 독특한 작업 과정을 갖춘 핵심 구성 요소의 서비스 수명을 크게 향상시킵니다. 편리한 작동을위한 공압 혈압. 단일 그리퍼 바는 가공 요구 사항을 달성하기 위해 잘 조정될 수 있습니다. 허니컴 플레이트는 또한 포일 스탬핑 블록을 설치하기에 편리하게 최적화 된 홀 레이아웃이있는 특정 작업 공정을 통해 높은 가열성 물질을 채택합니다.
● 포일 송신 및 되감기 시스템
3 개의 세로 및 2 개의 측면 호일 스탬핑 샤프트가 다른 제품에 대한 수요를 충족시킬 수 있습니다. 그것의 12 개의 난방 구역은 별도로 제어 될 수 있습니다. 세로 헤어 브러시 호 일 되감기 및 장력 시스템은 편지를위한 호일 되감기를위한 텐션 시스템입니다. 포일을 설치할 때 세로 포일 스트링 장치를 끌어 올 수 있습니다. 호일 단계는 모션 컨트롤러에 의해 최적화되고 정확한 포일 제어를 위해 최적화 된 가속 및 감속 곡선을 채택하여 제어됩니다.
● 그리퍼 바 체인
스위얼 드라이브에 대해 채택 된 동기식 벨트; 비틀림 컨트롤러는 그리퍼 막대를 안전하게 운영하도록 구성합니다. 특별한 구조물과 재료의 그리퍼 막대는 관성과 충격의 낮은 순간을 보장합니다. 높은 속도로 강한 그리퍼 힘과 작동 정확도를 보장하는 10 개의 그리퍼 구조. 그리퍼 바의 안정하고 정확한 작동을 보장하기 위해 최적화 된 모션 트레일 및 개선 된 모션 곡선을 채택하십시오. 수입 체인은 수명을 연장시킵니다.
4.사양
모델 | TYM1050-H. |
최대. 시트 크기 | 1060 x760mm. |
최소. 시트 크기 | 450 x 370mm. |
최대. 다이 커팅 크기 | 1050 x750mm |
최대. 호일 스탬핑 크기 | Longitudinal : 1040x730mm. 측면 : 1040x640mm. |
최대. 다이 절단 속도 | 6500S / H. |
최대. 스탬핑 속도 | 6000s / h. |
최대. 압력 | 300t. |
최대. 호일 직경 | Φ195mm / 3 \"Φ100mm / 1 \" |
최대. 먹이 더미 | 1400mm |
최대. 배달 더미 | 1150mm |
시트 두께 | 골판지 : ≤ 4mm 골판지 : 0.1-1 .5mm |
순중량 | 20T |
총 권력 | 46.5kw. |
난방 영역의 양 | 12 |
다이 커팅 정밀도 | ± 0.1mm |
전체 치수 | 5918x4780x2383mm. |
5.설치 및 훈련
그러나 가격에는 설치, 교육 및 통역사가 포함되어 있지만 중국과 구매자의 국가 간 국제 수익 항공권, 지역 교통, 숙박 시설 (3 성급 호텔), 엔지니어 당 1 인당 Pocket Money 50 / 일 사이의 상대 비용이 포함됩니다. 통역사는 구매자가 태어날 것입니다. 또는 고객은 현지에서 유능한 인터프리터를 찾을 수 있습니다.
6.타당성견적의~까지30태도12 월2017
이 문서의 환율은 USD1 = RMB6.80입니다.
환율이 USD1 = RMB6.60 미만이면 가격이 변경 될 수 있습니다.
7.보증:12B / L 일월 후 개월
